Czym jest piec rakietowy? Schemat, wymiary i budowa

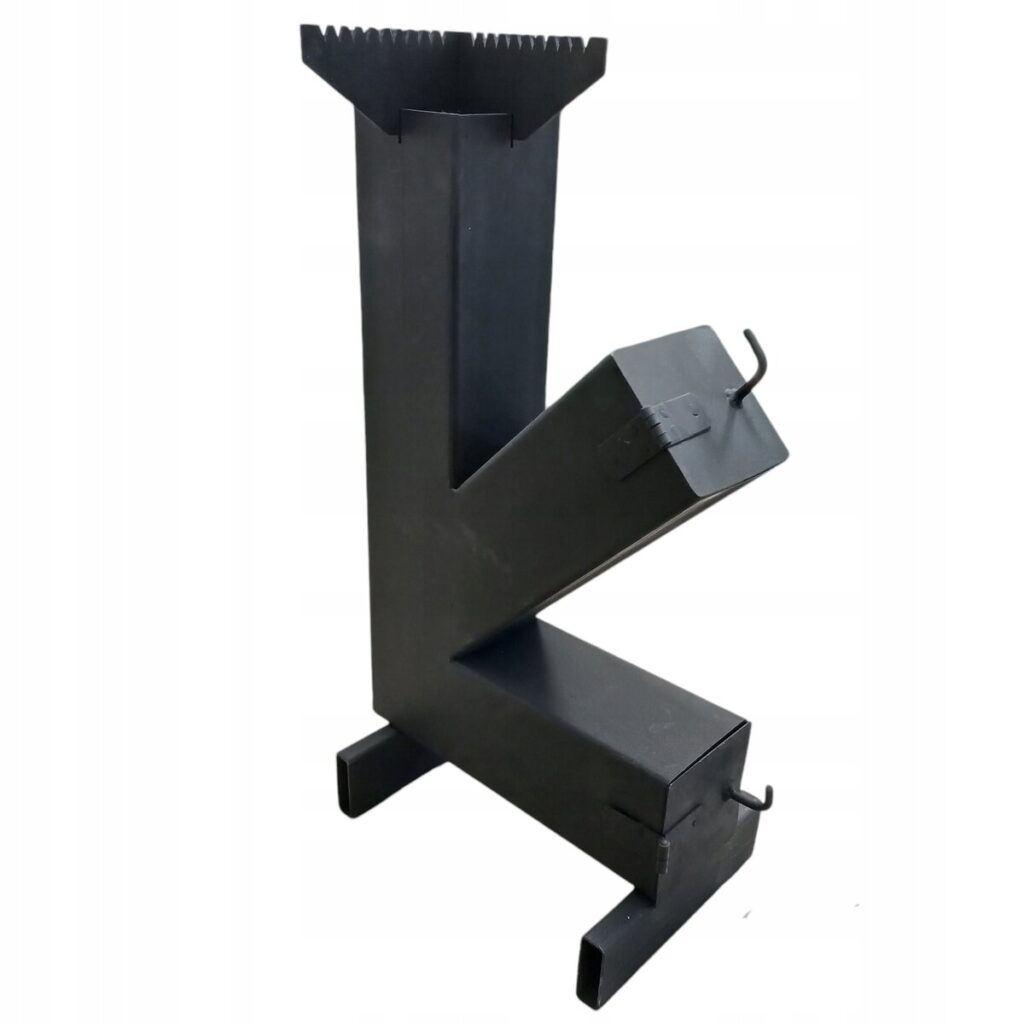

Piec rakietowy (ang. rocket stove) to palenisko na drewno w kształcie litery J albo L. Patyki wsuwasz do krótkiego wlotu, ogień pali się w poziomym kanale, a gorące gazy uciekają w górę izolowanym pionowym kanałem. Fachowo nazywa się on podnośnikiem ciepła (ang. heat riser), a w tym tekście nazywam go po prostu kominem. W tym gorącym kanale dopala się większość dymu, a ciąg jest tak silny, że dobrze rozpalony piec wyraźnie huczy. Od tego odgłosu, jak się zwykle przyjmuje, wzięła się nazwa. Mały piecyk rakietowy służy do gotowania, a duży piec z ciężką masą akumulacyjną (RMH) grzeje dom.

Wprowadzenie do technologii pieca rakietowego

Jeśli trafiłeś tutaj, to pewnie słyszałeś już o piecu rakietowym i jesteś ciekaw, co kryje się za tym intrygującym terminem. Kiedy zainteresowałem się tematem, dobrze poszukałem w polskich i anglojęzycznych zasobach, bo zagadnienia związane z piecami rakietowymi są ciekawe i fascynujące. Znalazłem nawet plany i rysunki techniczne, na bazie których każdy majsterkowicz może skonstruować swój własny piec rakietowy do różnych zastosowań. Jeśli więc dysponujesz odpowiednimi narzędziami i materiałami, to jest to w miarę prosty proces.

Zanim zagłębimy się w temat, warto zacząć od podstaw. Piec rakietowy, nazywany również „rocket stove„, to urządzenie grzewcze, które ostatnio zyskuje na popularności z powodu swojej wydajności i funkcjonalności. Ale uwaga! Nie myl go z Rocket Mass Heater (RMH), chociaż obie technologie bazują na podobnych zasadach. Główna różnica polega na tym, że piec rakietowy „rocket stove” skoncentrowany jest na szybkim ogrzewaniu i służy przede wszystkim do gotowania, podczas gdy RMH ma za zadanie magazynować ciepło i służy głównie do ogrzewania domu, choć na nim także można gotować. Istnieje też wiele konstrukcji pośrednich, ale o tym w dalszej części tekstu.

Jednym z powodów, dla których piec rakietowy zdobywa tak wiele uwagi, jest jego zdolność do efektywnego spalania paliwa przy minimalnej emisji dymu oraz bardzo wydajnym spalaniu. Dzięki temu jest to rozwiązanie wydajne i ekonomiczne. Piec rakietowy staje się więc atrakcyjną alternatywą dla tradycyjnych systemów grzewczych, nie tylko w domu, ale także w terenie, do zastosowań turystycznych. Istnieją w sprzedaży lekkie, składane piecyki rakietowe, które łatwo zabrać w teren.

Wielu z Was może się zastanawiać: skąd wzięła się nazwa „rakietowy”? Popularne wyjaśnienie jest takie: dźwięk, jaki piec wydaje podczas pracy, przypomina start rakiety. A także, oczywiście, jego zdolność do szybkiego i efektywnego spalania dzięki konstrukcji, która trochę przypomina budowę silnika rakietowego. Podobną zasadę działania ma też ognisko dakota, o którym szerzej napisałem w artykule Popularne rodzaje ognisk. 8 typów ognisk, które każdy powinien znać.

W następnych częściach przeprowadzę Cię przez zalety, zasady działania i praktyczne zastosowania pieca rakietowego.

6 niewątpliwych zalet korzystania z pieca rakietowego

Jestem naprawdę pod wielkim wrażeniem tego, jak bardzo uniwersalnym urządzeniem jest piec rakietowy, a jeszcze niedawno nic na ten temat nie wiedziałem. Chciałbym podzielić się z Wami sześcioma kluczowymi zaletami tego innowacyjnego rozwiązania. Jeżeli zastanawiasz się, czy piec rakietowy jest odpowiedni dla Ciebie, czytaj dalej!

• Energooszczędność: Jednym z głównych atutów pieca rakietowego jest jego niezwykła wydajność energetyczna. W porównaniu z tradycyjnymi piecami, piec rakietowy zużywa mniej paliwa do wytworzenia tej samej ilości ciepła. W praktyce oznacza to oszczędność nie tylko pieniędzy, ale także zasobów. Zgodnie z tym, co na temat efektywności i energooszczędności pieca rakietowego podaje badanie Aprovecho Research Center z 2008 roku:
  W testach terenowych przeprowadzonych w Indiach piece rakietowe zużywały od 18 do 35% mniej paliwa w porównaniu z tradycyjnymi paleniskami kuchennymi i zmniejszały zużycie paliwa o 39-47% w porównaniu z prostym, tradycyjnym, otwartym ogniem z trzema kamieniami.
  (Chodzi o wiejskie kuchnie w Indiach, a nie o domowe piece grzewcze.)
• Uniwersalność paliwa: Nie ograniczaj się tylko do drewna! Piec rakietowy może działać na różne rodzaje paliwa, takie jak drewno, olej, pellet czy węgiel, choć każde z nich wymaga innej konstrukcji (podstawowy piec rakietowy projektuje się na suche, cienkie drewno: patyki i gałęzie; węgla ani oleju w piecu zbudowanym na drewno nie pal). Daje to większą elastyczność i pozwala dostosować piec do lokalnych dostępnych zasobów.
• Prostota budowy: Dzięki wielu dostępnym poradnikom i materiałom, budowa własnego pieca rakietowego stała się dostępna dla każdego. Można użyć różnych materiałów, nawet beczek, rur a nawet zwykłych puszek, co sprawia, że jest to idealne rozwiązanie dla majsterkowiczów.
• Wysoka temperatura spalania: Jednym z sekretów efektywności pieca rakietowego jest jego zdolność do osiągnięcia bardzo wysokich temperatur spalania. W praktyce przekłada się to na czystsze spalanie i lepsze wykorzystanie paliwa.
• Bezpieczeństwo: Bezpieczeństwo pieca rakietowego zależy przede wszystkim od wykonania. Dobrze zbudowany spala paliwo czysto, z niewielką ilością dymu, ale turystyczny piecyk ma bardzo gorącą obudowę i mały rozstaw nóżek, więc łatwo go przewrócić. Stawiaj go na niepalnym, równym podłożu, z dala od suchej trawy.
• Sprawdzona konstrukcja: Na koniec ciekawostka: piec rakietowy wcale nie jest nowinką. Larry Winiarski z amerykańskiej organizacji Aprovecho zaczął go opracowywać na początku lat 80. z myślą o kuchniach w krajach rozwijających się. Dla tych, którzy cenią proste i sprawdzone rozwiązania, piec rakietowy jest rzeczą obowiązkową.

Podsumowując, piec rakietowy to nie tylko efektywne i ekologiczne rozwiązanie do ogrzewania Twojego domu czy gotowania, ale także prawdziwa inwestycja. Jeżeli nie lubisz bez sensu „przepalać swoich pieniędzy”, piec rakietowy z pewnością spełni Twoje oczekiwania!

Wady i ograniczenia pieca rakietowego

Skoro były zalety, uczciwie będzie napisać też o wadach. Ianto Evans i Leslie Jackson, autorzy książki „Rocket Mass Heaters”, poświęcili im osobny rozdział¹ i większość tego, co niżej, pochodzi właśnie stamtąd.

Po pierwsze, piec rakietowy trzeba ciągle karmić. Pali się tylko koniec patyków, więc drewno dokładasz często. W dużym piecu akumulacyjnym z kanałem ok. 20 cm mniej więcej co godzinę lub dwie, a w mniejszym jeszcze częściej. Przez całą noc czystym ogniem się nie utrzyma, więc każdego dnia rozpalasz go od nowa.

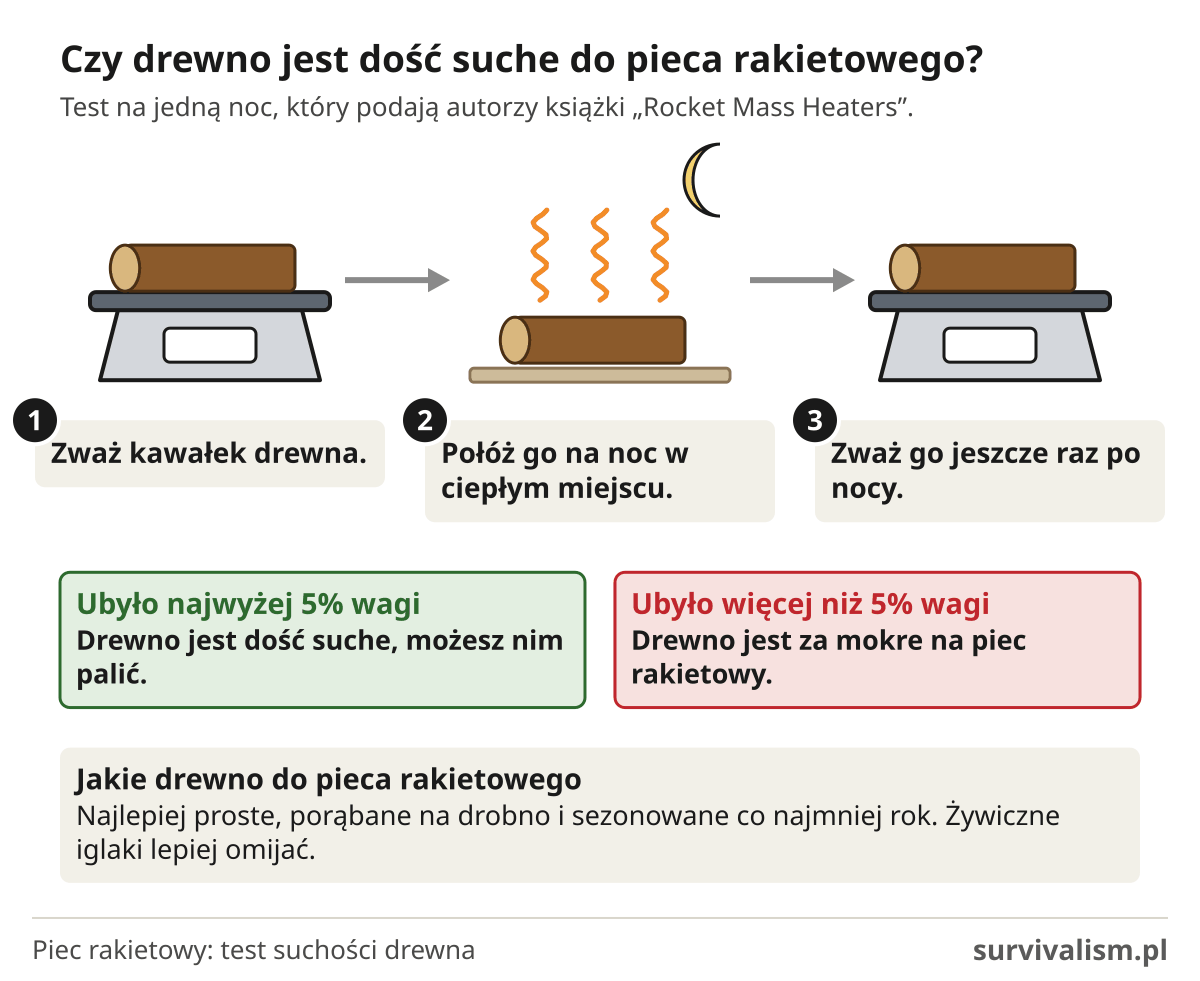

Po drugie, lubi tylko suche drewno, najlepiej proste, porąbane na drobno i sezonowane co najmniej rok. Autorzy podają prosty test. Kawałek drewna położony na noc w ciepłym miejscu nie powinien stracić więcej niż 5% wagi. Żywiczne iglaki lepiej omijać.

Po trzecie, wymaga wprawy. Według autorów to piec dla uważnego palacza, a źle prowadzony odwdzięcza się dymem w domu albo kłopotami z rozpaleniem. Piszą też uczciwie, że zdarzają się egzemplarze, które po prostu nie chcą działać, i że to nie jest piec dla kogoś, kto mieszka w wynajętym domu.

Do tego dochodzą rzeczy mniejszego kalibru. Piec huczy, popiół trzeba regularnie wybierać, a najgorętsze miejsca (okolice tunelu spalania i metalowy komin wewnętrzny) z czasem się przepalają i trzeba je wymieniać. Duża masa nagrzewa się powoli, więc na szybkie ogrzanie wyziębionego domu nie licz. Wersja akumulacyjna jest też po prostu ciężka: piec z kanałem 20 cm to 8-9 m kanału w ławie i od 1 do 3 ton masy, więc podłoga musi to unieść.

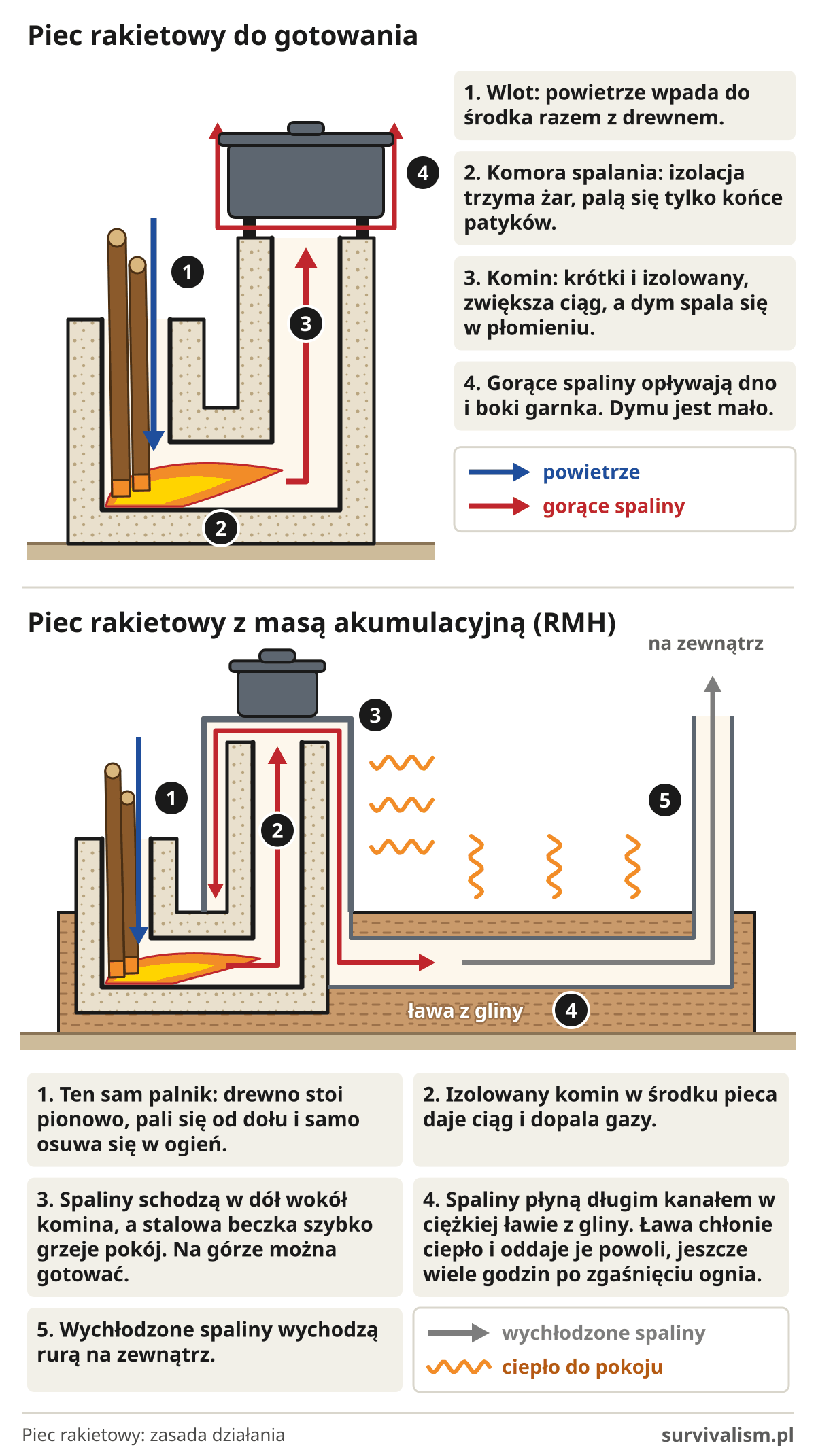

Zasada działania pieca rakietowego: Prosty przewodnik

Kiedy po raz pierwszy usłyszałem o piecu rakietowym, od razu wzbudził moją ciekawość. Nazwa brzmi intrygująco, prawda? Ale co kryje się za tym terminem i jak właściwie działa taka konstrukcja? Postanowiłem przyjrzeć się temu bliżej.

Piec rakietowy, inaczej nazywany rocket stove, to wyjątkowo efektywne palenisko do gotowania, a w wersji z masą akumulacyjną (RMH) także do ogrzewania. Jego konstrukcja jest prosta, ale działanie opiera się na kilku kluczowych zasadach:

• Intensywna cyrkulacja powietrza: Jednym z głównych elementów pieca rakietowego jest komora spalania. Dzięki tej konstrukcji, w dużym uproszczeniu, powietrze jest zasysane od strony wlotu i szybko przemieszcza się w kierunku wylotu (komina), co sprzyja intensywnemu spalaniu dzięki dostarczeniu dodatkowego tlenu i odprowadzaniu gazowych produktów spalania.
• Wysoka temperatura spalania: Piec rakietowy potrafi osiągnąć znacznie wyższe temperatury niż tradycyjne piece. To za sprawą efektywnego przepływu powietrza oraz izolacji, która zatrzymuje ciepło w środku komory spalania. Wysoka temperatura gwarantuje, że drewno spala się prawie w całości, produkując minimalną ilość dymu i sadzy.
• Efektywność energetyczna: Dzięki specyficznej budowie oraz intensywnemu spalaniu, piec rakietowy zużywa mniej paliwa niż tradycyjne paleniska (w porównaniu z otwartym ogniskiem prawie o połowę!).

Należy również zaznaczyć różnicę między piecem rakietowym (rocket stove) a Rocket Mass Heater (RMH). Podczas gdy oba urządzenia opierają się na podobnych zasadach, RMH to system, który integruje piec rakietowy z dużą masą termiczną (np. ławą z gliny), która magazynuje ciepło na dłuższy czas.

Oprócz wymienionych zalet, warto zwrócić uwagę na to, jak prosty jest montaż i obsługa takiego pieca. Jeśli myślisz o zbudowaniu własnego pieca rakietowego, jestem pewien, że zaskoczy Cię, jak niewiele potrzebujesz materiałów i jak prosta jest jego konstrukcja. Dodatkowo, w większości konstrukcji, paliwo w piecu rakietowym podawane jest grawitacyjnie, to znaczy, że nie potrzebujesz żadnych specjalnych podajników, tak jak na przykład w przypadku pieców na ekogroszek.

Podsumowując, piec rakietowy to prawdziwy majstersztyk w świecie systemów ogrzewania. Łączy w sobie prostotę budowy z efektywnością energetyczną, czyniąc go doskonałym rozwiązaniem dla tych, którzy szukają ekologicznych i ekonomicznych sposobów na ogrzewanie. Jeśli jesteś tak samo podekscytowany tym tematem jak ja, polecam dalsze eksploracje i testowanie pieca rakietowego w praktyce, w czym pomogą Ci informacje w dalszej części artykułu.

Rodzaje pieców rakietowych: Wybór idealnego dla Twojego domu

Gdy pierwszy raz zainteresowałem się tematem pieców rakietowych, byłem zaskoczony ich różnorodnością. Choć na pierwszy rzut oka mogą wydawać się podobne, okazuje się, że istnieje kilka różnych typów i wariantów tych urządzeń.

• Piec rakietowy podstawowy: Jest to najprostsza wersja pieca, która skupia się głównie na efektywnym spalaniu drewna przy minimalnym wydzielaniu dymu.
• Piec rakietowy z płaszczem wodnym: Ten rodzaj pieca ma wbudowany płaszcz wodny, który może być używany do podgrzewania wody w domu. Jest to świetne rozwiązanie dla tych, którzy chcą maksymalnie wykorzystać energię wytwarzaną przez piec.
• Piec rakietowy na alternatywne paliwa: Niektóre piece rakietowe są zaprojektowane tak, aby spalać nie tylko drewno, ale także olej lub pellet. Co do pieca na olej mam pewne zastrzeżenia natury moralnej, ale o tym w dalszej części tekstu.
• Piec rakietowy DIY: Dla majsterkowiczów istnieją modele pieców rakietowych wykonane z beczki, rury a nawet zestawu 3 puszek po żywności. Choć wymagają one więcej pracy przy instalacji, dają ogromne poczucie satysfakcji z własnoręcznie wykonanej pracy.

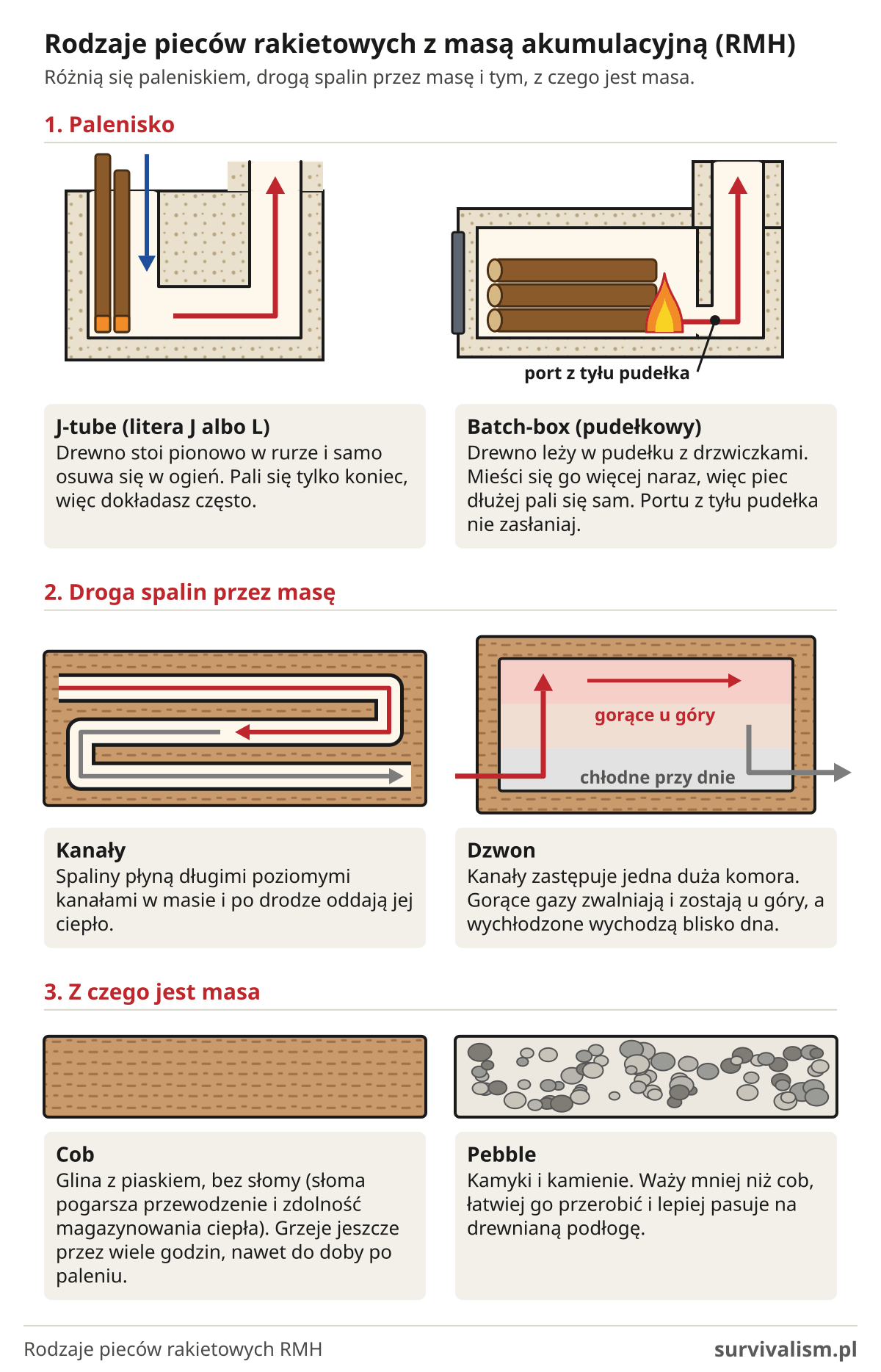

Natomiast anglojęzyczna Wikipedia proponuje inny podział, który dotyczy pieców rakietowych RMH:

• Styl z rurą w kształcie litery J lub L (J-tube) W najwcześniejszej i najbardziej popularnej formie drewno jest dostarczane grawitacyjnie do rury spalania w kształcie litery „J”, skąd gorące gazy przechodzą do dobrze izolowanej komory wtórnego spalania z cegły ogniotrwałej lub ceramiki. Spaliny z tej komory przepływają przez poziome metalowe kanały osadzone w masywnym akumulatorze cieplnym. Akumulator jest na tyle duży, że może zatrzymać ciepło na wiele godzin i może stanowić część konstrukcji budynku. Mogą być stosowane w budownictwie ekologicznym oraz w projektach permakultury.
• Styl pudełkowy lub Batch-box Nowsze alternatywne rozwiązania wprowadziły poziomy piec zwany „pudełkowym”, który doprowadza do pionowego kanału cieplnego lub komory wtórnego spalania. W porównaniu z konwencjonalnym piecem w stylu z rurą „J”, do pieca pudełkowego można załadować więcej drewna naraz, dzięki czemu może działać samodzielnie przez dłuższy czas. Poziomy przepływ przez masę może być zastąpiony ciężkim „dzwonem” o większym przekroju, gdzie gorące gazy zwalniają i stratyfikują, a schłodzone gazy opuszczają je blisko dna, jak w niektórych piecach murowanych. Aby zapewnić odpowiedni przepływ powietrza, pionowy port z tyłu pudełka nie powinien być blokowany. W porównaniu ze stylem z rurą „J”, budowa pieca w stylu pudełkowym może trwać dłużej.
• Styl cob (glina z piaskiem) Kanał cieplny pieca rakietowego w tym stylu jest wykonany z mieszanki gliny i piasku, ale bez słomy, bo słoma obniża przewodność i pojemność cieplną masy. Masa z tej mieszanki może absorbować ciepło i zatrzymywać je przez dłuższy czas. Pozwala to ogrzewać pomieszczenie jeszcze przez wiele godzin, nawet do doby po zakończeniu palenia¹, redukując tym samym ilość potrzebnego drewna.
• Styl Pebble Wynaleziony przez Paula Wheatona (pierwsze projekty, jak sam pisze, powstały w 2010 roku), piec rakietowy w tym stylu używa kamyków i kamieni do ułatwienia akumulacji ciepła. W porównaniu z piecami rakietowymi w stylu Cob, piece w stylu Pebble ważą mniej, co pozwala na ich łatwe przemieszczanie i modyfikowanie. Lekka konstrukcja sprawia też, że są bardziej odpowiednie do instalacji w miejscach z drewnianą podłogą. Rdzeń z kamyków daje też inny, estetyczny wygląd w porównaniu z gliną i słomą.

Jeśli decydujesz się na zakup lub samodzielną budowę pieca rakietowego, warto zwrócić uwagę na kilka kluczowych czynników. Po pierwsze, zastanów się, jaki jest Twój główny cel: czy chodzi o efektywne ogrzewanie domu, podgrzewanie wody, czy może eksperymentowanie z DIY? Po drugie, warto zwrócić uwagę na dostępność paliwa w Twoim regionie. Niektóre rodzaje pieców mogą być bardziej odpowiednie dla Twojej sytuacji niż inne.

Mam nadzieję, że ten przewodnik pomoże Ci podjąć świadomą decyzję dotyczącą wyboru pieca rakietowego.

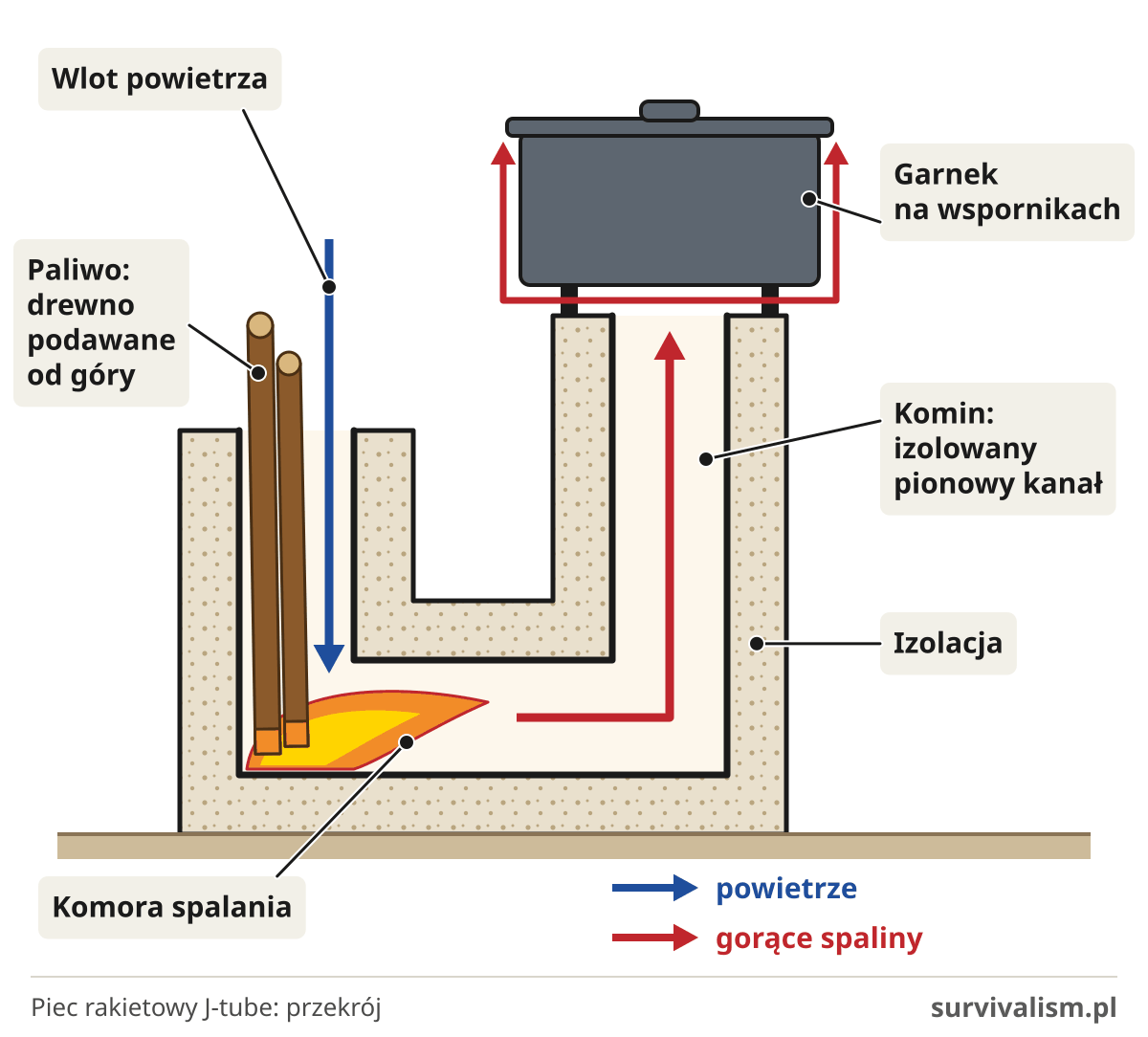

Piec rakietowy schemat budowy

Kiedy pierwszy raz usłyszałem o piecu rakietowym, byłem mocno zaintrygowany, ale też trochę sceptyczny. Jak taki prosty mechanizm może być jednocześnie tak wydajny, tani i efektywny? Odpowiedź leży w przemyślanej i jednocześnie prostej budowie tego urządzenia.

Wlot powietrza

Jednym z kluczowych elementów pieca rakietowego jest wlot powietrza. To tutaj powietrze jest zasysane do pieca, co umożliwia skuteczne spalanie. Dobre zaprojektowanie tego elementu zapewnia optymalny dopływ powietrza, co z kolei gwarantuje efektywność działania pieca.

• Przekrój kanału: Odpowiednia wielkość przekroju kanału jest kluczem do zapewnienia optymalnego strumienia powietrza.
• Materiał: Zwykle wykonane z odpornej na ogień ceramiki lub metalu.

Komora spalania

Komora spalania to serce pieca rakietowego. Tu drewno lub inne paliwo ulega spalaniu, a odpowiednio zaprojektowana komora zapewnia, że proces ten jest jak najbardziej wydajny.

• Kształt: Często ma kształt cylindra, stożka lub prostokąta zależnie od typu pieca.
• Lokalizacja: Znajduje się bezpośrednio w pobliżu wlotu powietrza.
• Funkcja: Zmaksymalizowanie ilości ciepła produkowanego z minimalną ilością paliwa.

Komin

Piec rakietowy wyróżnia się swoim wysokim kominem (a dokładniej izolowanym pionowym kanałem tuż nad komorą spalania; w piecu domowym spaliny wychodzą dalej zwykłym kominem). Dzięki temu ciepłe powietrze i dym szybko są wydalane z pieca, co pozwala na ciągłe i efektywne spalanie paliwa.

• Wysokość: Im wyższy komin, tym lepszy ciąg, choć nie zawsze jest to pożądane (w piecyku do gotowania pionowy kanał ma zwykle wysokość ok. 2-3 średnic komory spalania², a jego przekrój jest taki sam jak przekrój wlotu³).
• Budowa: Często wykonany z metalu lub innych materiałów odpornych na wysoką temperaturę, najlepiej otoczony izolacją, bo to ona trzyma w nim wysoką temperaturę. Jeśli chcesz gotować na swoim piecu, to właśnie tutaj ustawiasz wspornik.

Izolacja

Izolacja odgrywa kluczową rolę w efektywności pieca rakietowego: bez niej trudno o wysoką temperaturę i czyste spalanie, które są jego największą zaletą. Poprawna izolacja zapewnia, że ciepło nie ucieka z pieca, ale jest skierowane tam, gdzie jest potrzebne.

• Materiał: Coś lekkiego i odpornego na żar, najlepiej pełnego drobnych pęcherzyków powietrza: izolacje ceramiczne⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie, perlit, wermikulit⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie, pumeks albo popiół drzewny. Glinę i piasek lepiej trzymać z dala od samego ognia, bo są ciężkie i najpierw same pochłaniają ciepło³. Matę z włókna ceramicznego tnij w rękawicach i masce przeciwpyłowej, bo jej włókna drażnią skórę, oczy i gardło.
• Lokalizacja: Wokół komory spalania i kanału doprowadzającego powietrze.

Oczywiście, istnieje wiele innych niuansów i szczegółów, które można by omówić na temat pieców rakietowych. Niemniej jednak, mam nadzieję, że ten krótki przegląd dał Ci solidne podstawy i zainspirował do dalszego zgłębiania tematu. Jeśli jesteś tak samo zafascynowany tą technologią jak ja, polecam dalsze eksperymentowanie i naukę!

Piec rakietowy z płaszczem wodnym: Zalety i potencjał

Kiedy myślimy o piecu rakietowym, często wyobrażamy sobie prostą i efektywną konstrukcję. Ale co, jeśli dodalibyśmy do tego możliwość ogrzewania naszego domu? Otóż, piec rakietowy z płaszczem wodnym to innowacyjne podejście, które może zrewolucjonizować sposób, w jaki postrzegamy tradycyjne systemy grzewcze. W tej sekcji przyjrzymy się, jak taka technologia działa oraz jakie niesie ze sobą korzyści.

Piec rakietowy z płaszczem wodnym nie jest tylko kolejnym piecem. Dzięki płaszczowi wodnemu staje się nie tylko efektywnym źródłem ciepła, ale także wszechstronnym rozwiązaniem do ogrzewania wody w domu. Ale jak to działa?

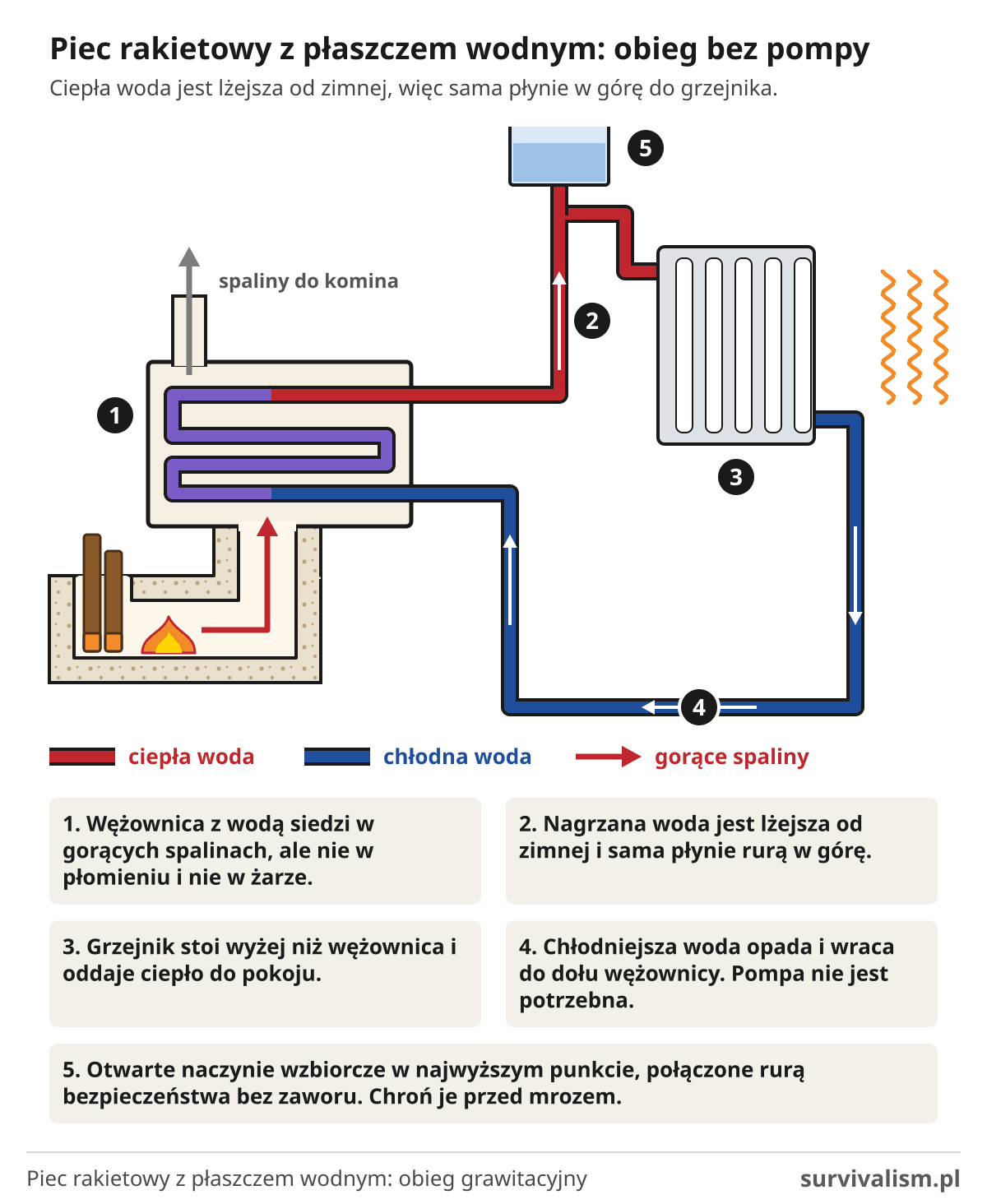

Czym jest płaszcz wodny?

Płaszcz wodny to rozwiązanie umożliwiające ogrzewanie wielu miejsc w Twoim domu za pomocą jednego kominka. Płaszcz wodny to najczęściej stalowy zbiornik albo wężownica wypełniona wodą, umiejscowiona bezpośrednio w palenisku i połączona z systemem centralnego ogrzewania. W przypadku pieca rakietowego z płaszczem wodnym, wężownica nie może jednak stykać się bezpośrednio z płomieniami i żarem, warto o tym pamiętać konstruując swój własny piec.

Płaszcz wodny pozwala na rozprowadzenie ciepła do innych pomieszczeń w domu. Co ważne, nie ma potrzeby dodawania dodatkowych pomp - ciepła woda przemieszcza się naturalnie, bo jest lżejsza od zimnej i sama unosi się do góry (tzw. obieg grawitacyjny). Wystarczy jedynie zamontować zbiornik wyrównawczy w najwyższym punkcie systemu, by cieszyć się ciepłem w całym domu. (Uwaga: płaszcz wodny przy piecu na drewno to już instalacja centralnego ogrzewania. W układzie otwartym potrzebuje otwartego naczynia wzbiorczego i rur bezpieczeństwa bez zaworów odcinających, a naczynie trzeba chronić przed zamarznięciem, bo źle zabezpieczony płaszcz może się rozerwać.) Dzięki oszczędnościom wynikającym z palenia drewnem lub pelletem inwestycja w tę technologię może się zwrócić, choć to, jak szybko, zależy od kosztu wykonania, ceny opału i tego, czym ogrzewałeś dom wcześniej.

• Zasada działania: W piecu rakietowym z płaszczem wodnym, woda jest przechowywana w zbiorniku otaczającym komorę spalania. Gdy piec jest podgrzewany, woda w płaszczu również się podgrzewa. To proste i jednocześnie genialne podejście umożliwia uzyskanie ciepłej wody niemal od razu.
• Wszechstronność: Oprócz funkcji grzewczej, piec ten dostarcza także ciepłą wodę użytkową. Może służyć jako podstawowe źródło ciepła dla Twojego domu, a jednocześnie zasilać system ciepłej wody.
• Efektywność Dzięki wykorzystaniu naturalnej cyrkulacji wody, piec rakietowy z płaszczem wodnym jest bardziej efektywny w porównaniu z tradycyjnymi systemami grzewczymi. Skutkuje to niższym zużyciem paliwa i większą wydajnością.
• Koszty: Zakup pieca rakietowego z płaszczem wodnym może być początkowo droższy, ale w dłuższej perspektywie oszczędza na kosztach ogrzewania oraz dostarczania ciepłej wody. Dzięki temu inwestycja może się z czasem zwrócić.

Jeśli zastanawiasz się nad modernizacją swojego systemu grzewczego lub poszukujesz efektywnego źródła ciepłej wody, piec rakietowy z płaszczem wodnym jest godnym rozważenia rozwiązaniem. Dzięki połączeniu prostej konstrukcji pieca rakietowego z zaletami płaszcza wodnego, otrzymujesz rozwiązanie, które jest nie tylko efektywne, ale także bardzo ekonomiczne.

Zachęcam do dalszych badań na temat tej technologii i rozważenia jej wdrożenia w swoim domu, jednak gotowego pieca rakietowego z płaszczem wodnym raczej nie kupisz w sklepie. Pozostaje albo zamówić go u zduna, albo zrobić samemu.

Standardowe wymiary pieców rakietowych

Dobór właściwego pieca rakietowego do Twojego domu to decyzja, która wymaga zrozumienia kilku kluczowych kwestii, w tym standardowych wymiarów. W tym dziale postaram się przybliżyć Ci podstawowe informacje dotyczące wymiarów, dzięki którym wybór odpowiedniego modelu stanie się prostszy.

Wymiary wewnętrzne vs wymiary zewnętrzne:
Gdy mówimy o wymiarach pieca rakietowego, ważne jest rozróżnienie między wymiarami wewnętrznymi a zewnętrznymi. Wymiary wewnętrzne odnoszą się do przestrzeni, w której spalane jest paliwo, podczas gdy wymiary zewnętrzne odnoszą się do całkowitego rozmiaru urządzenia.

• Komora spalania: Jest to miejsce, gdzie dokładnie zachodzi proces spalania. W zależności od modelu, jej rozmiary mogą być różne, zależnie od rodzaju i konstrukcji pieca.
• Kanał wylotowy: Jest to przestrzeń, przez którą gorące gazy wydobywają się z pieca. I tu także jego szerokość i długość mogą być różne w zależności od projektu.

Wybór odpowiednich wymiarów pieca rakietowego jest niezwykle ważny i warto poświęcić temu aspektowi szczególną uwagę. Zastanów się, jakie są Twoje indywidualne potrzeby i wymagania, zanim zdecydujesz się na konkretny model. Dzięki temu Twoja inwestycja będzie satysfakcjonująca i przyniesie oczekiwane korzyści.

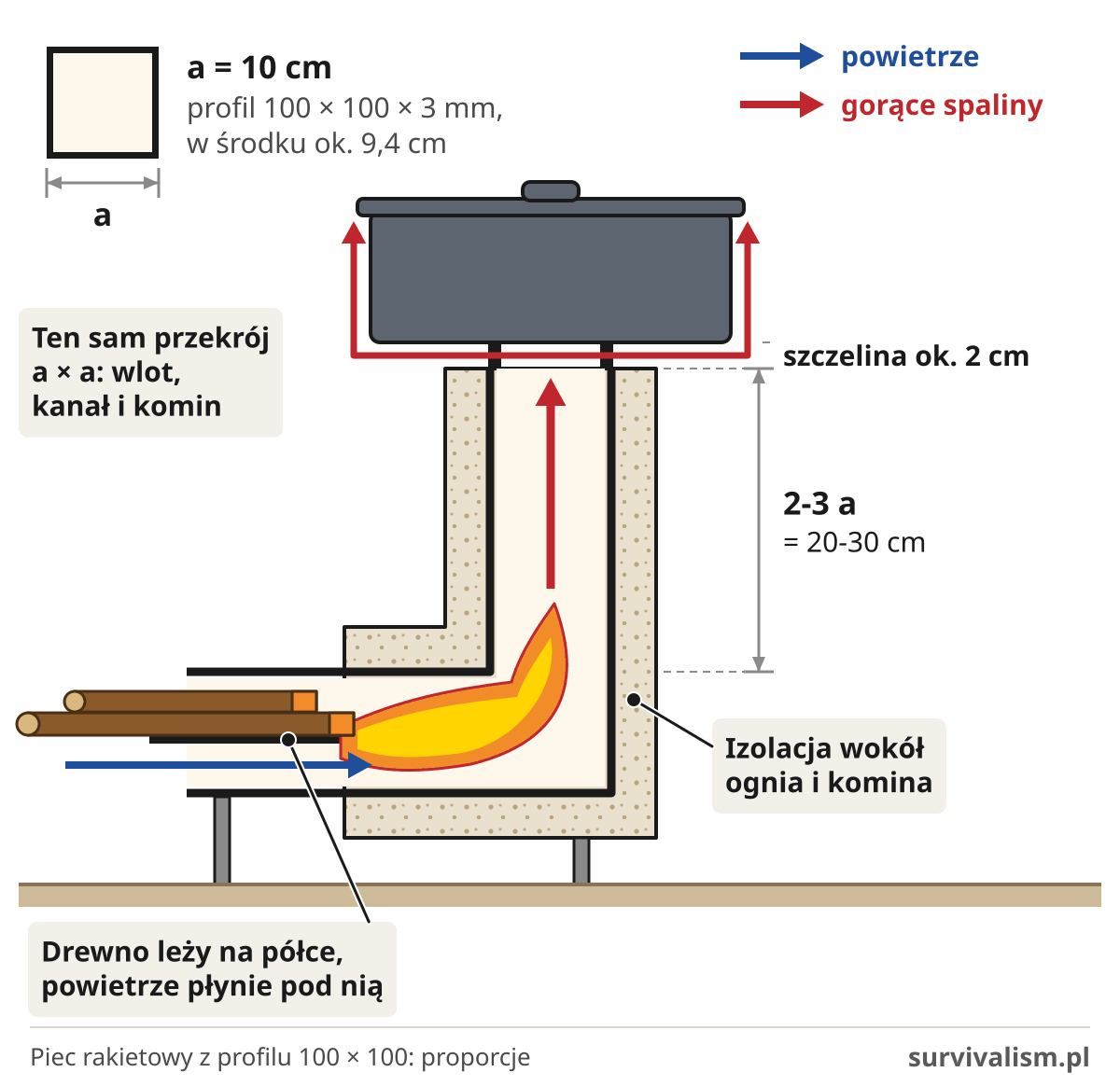

Konkretnych wymiarów nie musisz jednak wkuwać na pamięć, bo prosty piec rakietowy do gotowania da się wyliczyć z jednej liczby: szerokości kanału, którą na rysunku niżej oznaczyłem literą a. Zasady spisał wspomniany wcześniej Larry Winiarski², a zespół Aprovecho rozpisał je dokładniej w poradniku dla konstruktorów pieców³. Dla piecyka z profilu 100 x 100 x 3 mm wychodzi to tak:

• Otwór na drewno, poziomy kanał i komin mają ten sam przekrój a × a, czyli w profilu 100 x 100 x 3 mm ok. 9,4 x 9,4 cm w środku na całej drodze ognia. Każde zwężenie po drodze osłabia ciąg.
• Komin, a dokładniej pionowy kanał nad ogniem, ma być krótki i izolowany: ok. 2-3 razy wyższy niż szeroki, czyli przy a = 10 cm jakieś 20-30 cm ponad poziomą rurą. Wyższy lepiej dopala dym, ale pod garnek dochodzą chłodniejsze spaliny, a za wysoki wciąga za dużo zimnego powietrza. Na tureckim rysunku kanał ma 37 cm ponad poziomą rurą, więc to raczej ta wyższa wersja.
• Drewno leży na półce w otworze wlotowym, a powietrze wpada pod nią i przez żar, więc do ognia dochodzi już podgrzane. Patyki kładziesz blisko siebie, ale z odstępami. Pali się tylko ich koniec, reszta zostaje chłodna i nie dymi.
• Szczelinę między górą komina a dnem garnka dobiera się tak, żeby spaliny miały tam tyle samo miejsca co w kanale. Dla kanału 9,4 x 9,4 cm wychodzi ok. 2 cm i dokładnie tyle mają podpórki garnka na tureckim rysunku.
• Jako rozmiar dla rodziny Aprovecho podaje otwór 12 x 12 cm, więc piecyk z profilu 100 x 100 ma po prostu trochę mniejszą moc.

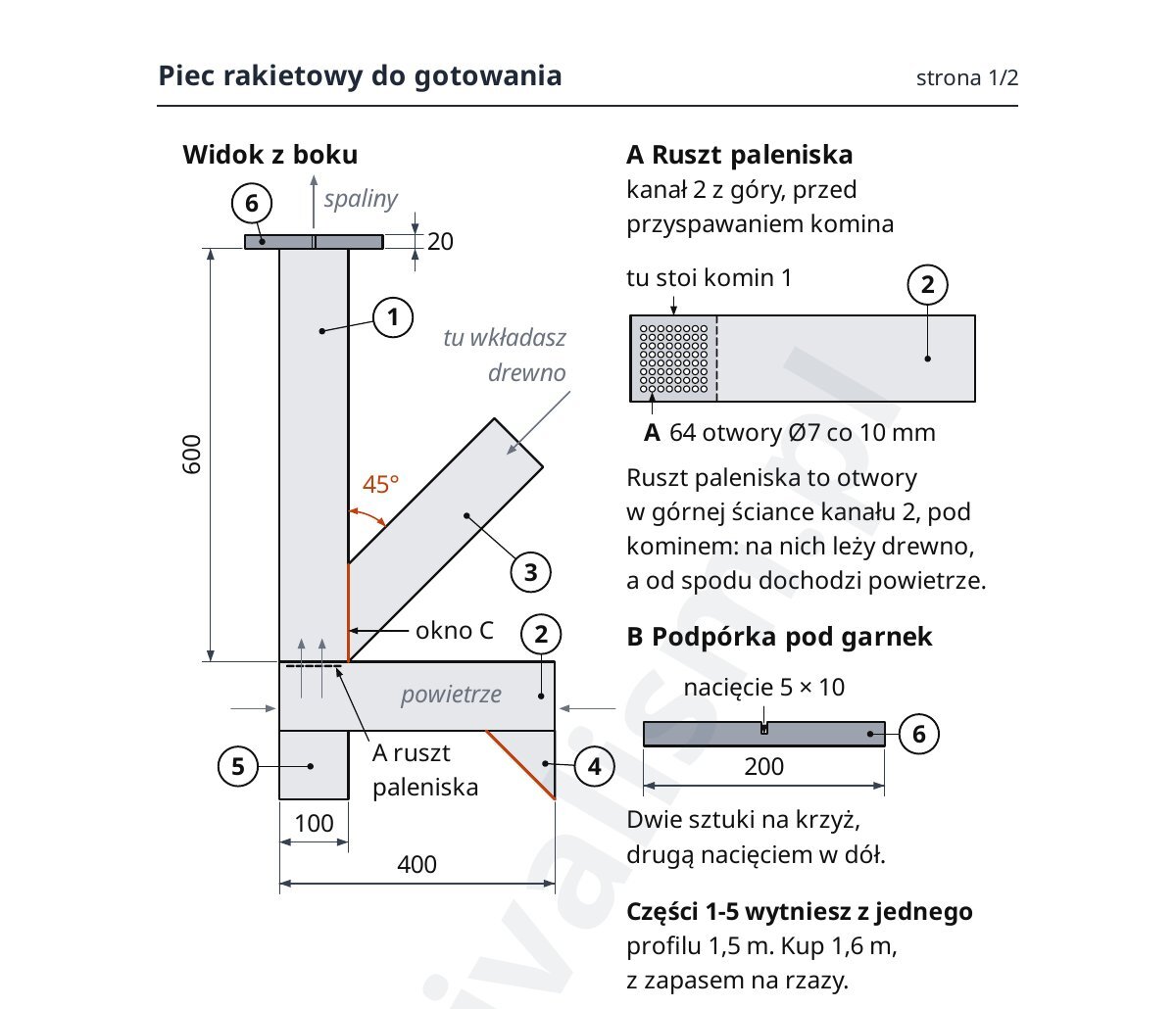

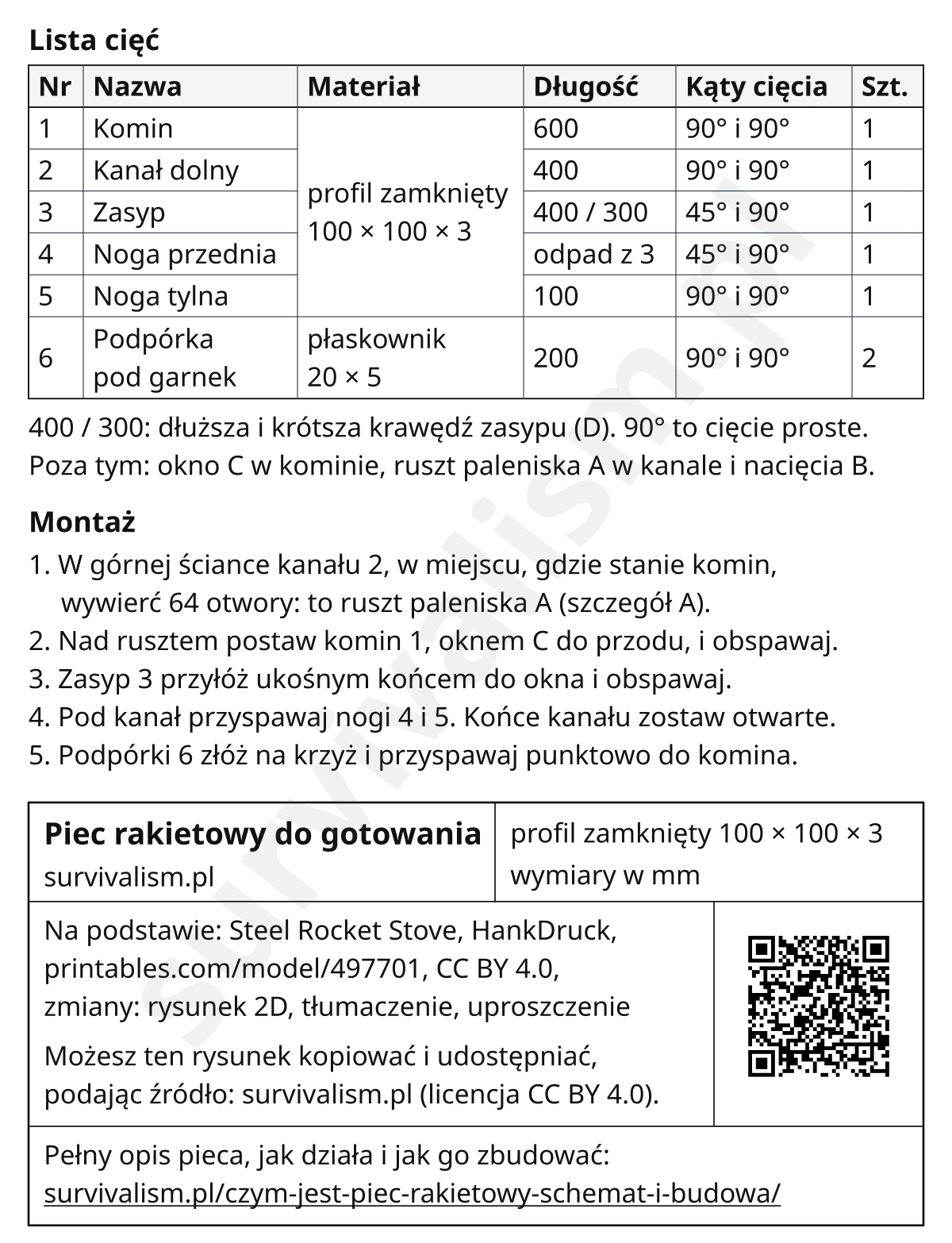

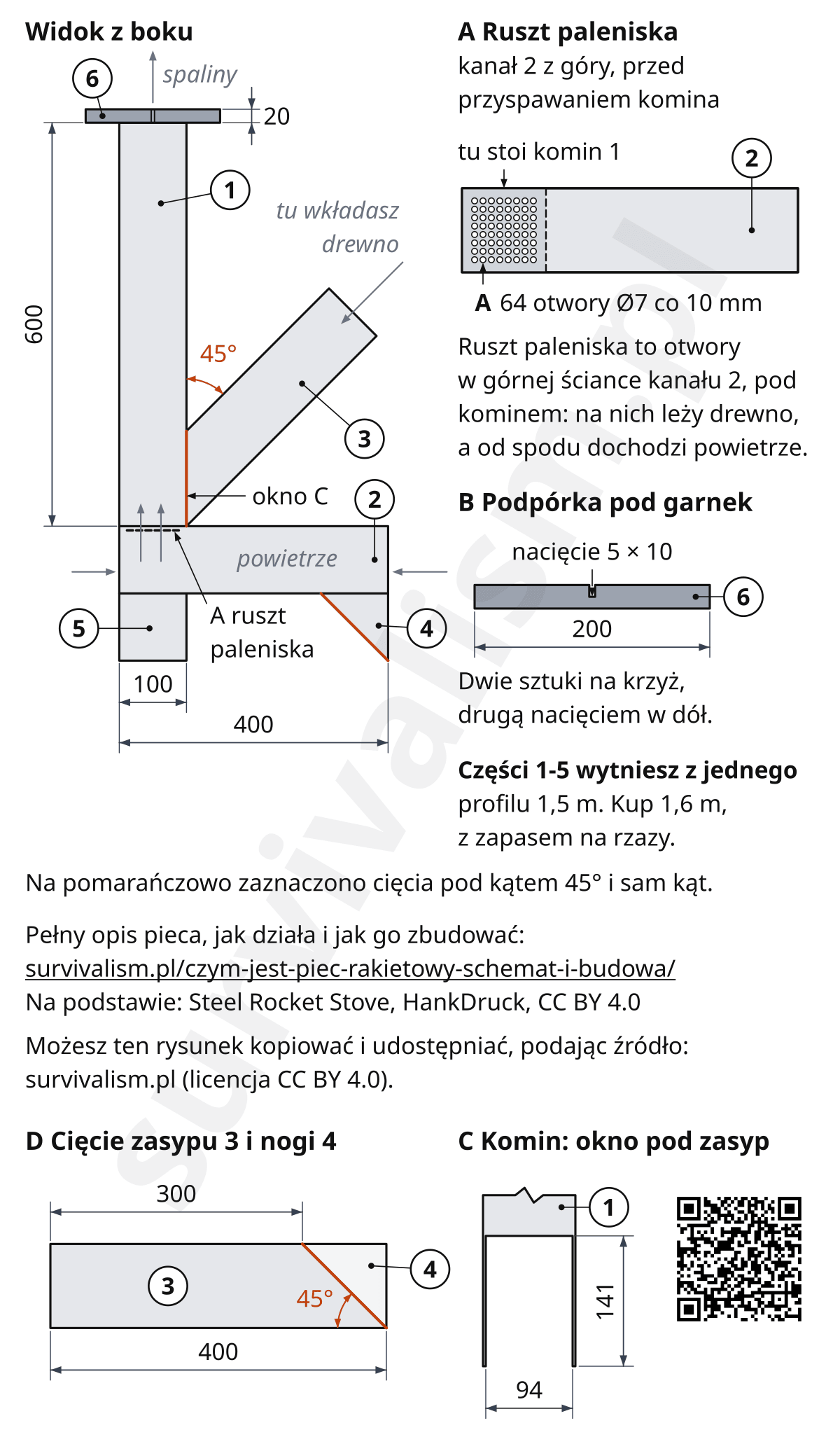

Rysunek techniczny do prostego pieca rakietowego, który udało mi się znaleźć w odmętach internetu, leży na GrabCAD. Mimo że treść jest w języku tureckim, to szczegóły konstrukcji są proste i łatwe do zrozumienia, a wymiary zgadzają się z proporcjami powyżej, poza wyższym kominem.

Sprawność i temperatura pieca rakietowego

W polskim internecie piec rakietowy ma „do 90% sprawności”, „70-90%” albo „75-95% spalania gazów”. Brzmi świetnie, tylko że nie znalazłem badania, z którego te liczby by pochodziły, a do tego mieszają one dwie różne rzeczy.

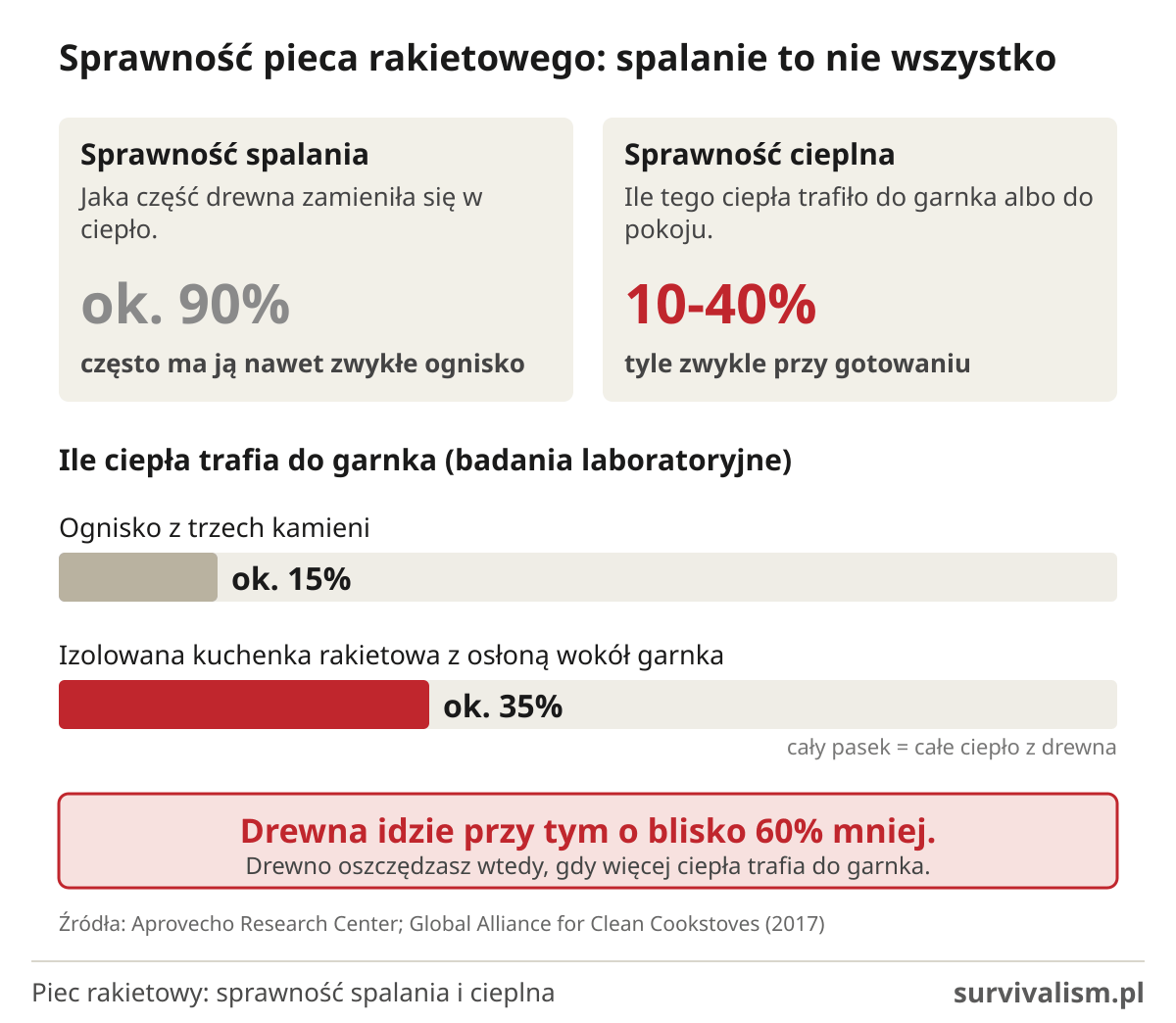

Sprawność spalania a sprawność cieplna

Sprawność spalania mówi, jaka część drewna zamieniła się w ciepło, i tu nawet zwykłe ognisko osiąga często ok. 90%. Sprawność cieplna mówi, ile z tego ciepła trafiło tam, gdzie go potrzebujesz, czyli do garnka albo do pokoju. Przy gotowaniu jest to zwykle od 10 do 40%³, więc lepsze spalanie samo z siebie niewiele oszczędza. Drewno oszczędzasz wtedy, gdy więcej ciepła trafia do garnka, a nie w powietrze.

W badaniach laboratoryjnych ognisko z trzech kamieni oddało do garnka ok. 15% ciepła, a izolowana kuchenka rakietowa z osłoną wokół garnka ok. 35%. Różnica wygląda skromnie, ale zużycie drewna spada przy tym o blisko 60%⁴. W prawdziwych kuchniach w Indiach wyszło mniej, o czym pisałem przy zaletach.

Dla dużego pieca akumulacyjnego rzetelnego pomiaru sprawności grzewczej po prostu nie ma. Ianto Evans podaje za to porównanie z własnego życia: w swoim domku w Oregonie spala rocznie ok. dwóch trzecich sągu drewna (amerykański sąg, ang. cord, to ok. 3,6 m³ ułożonego drewna), a jego sąsiedzi od 3 do 5 sągów⁵. To relacja, nie pomiar, ale daje pojęcie o skali.

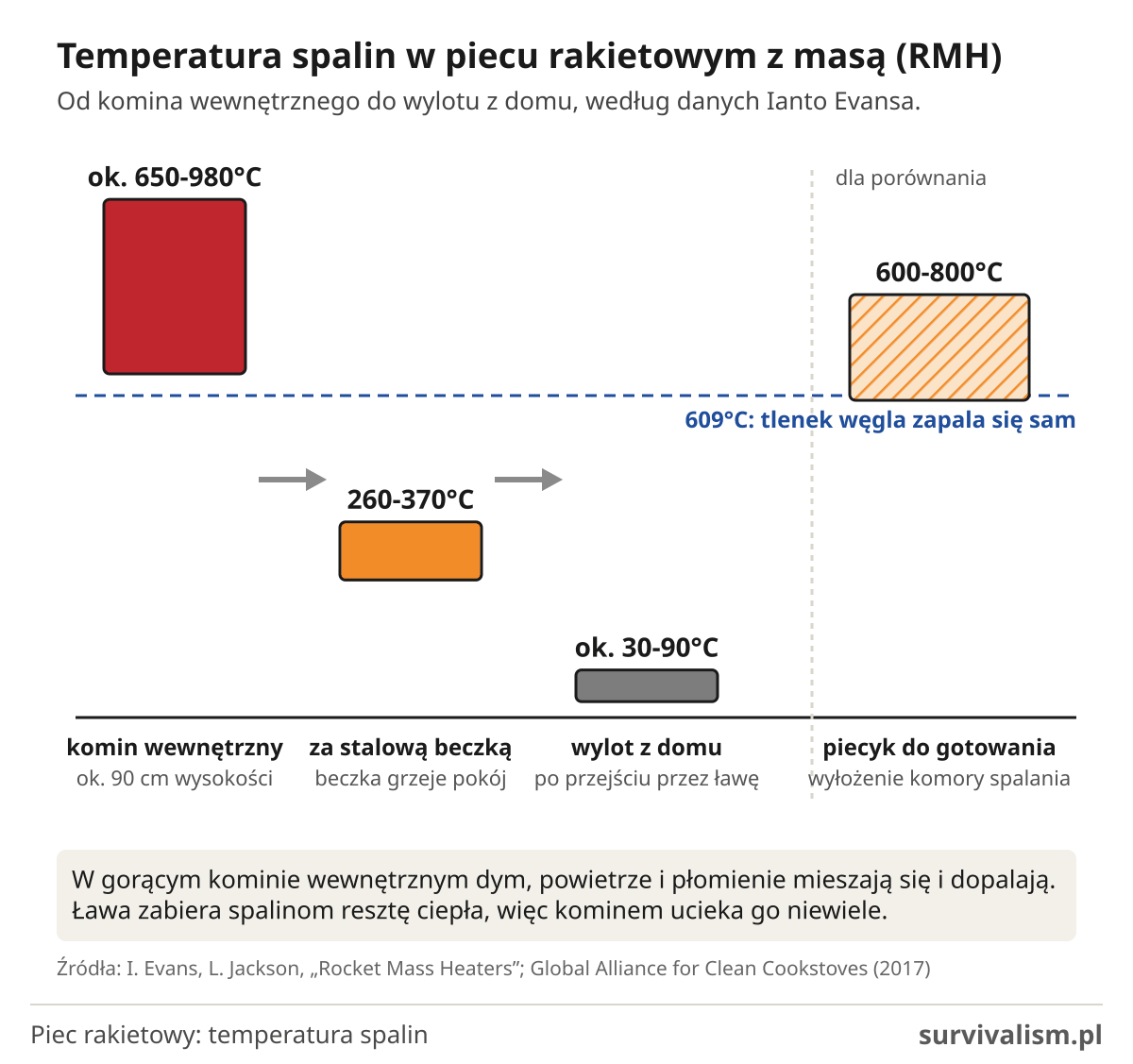

Temperatura w piecu rakietowym

W piecu akumulacyjnym Evansa komin wewnętrzny ma ok. 90 cm wysokości i pracuje w temperaturze od ok. 650 do ok. 980°C. Za stalową beczką spaliny mają jeszcze 260-370°C, a po przejściu przez ławę z gliny i kamieni wychodzą z domu z temperaturą ok. 30-90°C⁵. Właśnie dlatego tak mało ciepła ucieka kominem.

Dla porównania wyłożenie komory spalania w zwykłych piecykach do gotowania na drewno z naturalnym ciągiem pracuje w 600-800°C, a tlenek węgla zapala się sam w 609°C⁴. Gorący, dobrze izolowany komin wewnętrzny daje więc dymowi, powietrzu i płomieniom miejsce, w którym mogą się wymieszać i dopalić³, i stąd bierze się czyste spalanie pieca rakietowego.

Piec rakietowy do domu: Porady dla początkujących

Decyzja o zainstalowaniu pieca rakietowego w domu może wydawać się nieco przytłaczająca, zwłaszcza jeśli jesteś na tym polu nowicjuszem. Aby ułatwić Ci życie, przygotowałem kilka kluczowych porad, które pomogą Ci zrozumieć, na co zwrócić uwagę przy wyborze i instalacji takiego pieca.

• Określ swoje potrzeby: Zanim zaczniesz szukać idealnego pieca rakietowego, zastanów się, czego dokładnie potrzebujesz. Czy planujesz korzystać z niego głównie do gotowania? Czy może do ogrzewania małego pomieszczenia? Ustalając swoje potrzeby, będziesz mógł lepiej dostosować swój wybór.
• Rozważ lokalizację: Gdzie planujesz zainstalować swój piec? Upewnij się, że wybrana lokalizacja jest odpowiednia pod względem przewodów wentylacyjnych, a także, że piec nie będzie stanowił zagrożenia dla otaczających go materiałów. (Piec turystyczny i ogrodowy używaj wyłącznie na zewnątrz, nigdy w garażu, altanie czy namiocie, bo grozi to zatruciem tlenkiem węgla. Piec w domu musi być podłączony do sprawnego komina, a w tym pomieszczeniu powinna wisieć czujka tlenku węgla⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie.)
• Wybierz odpowiednie materiały: Piec rakietowy może być wykonany z różnych materiałów. Chociaż wiele osób wybiera piec murowany, to można go wykonać nawet z beczki lub z rury, warto zapoznać się z różnymi dostępnymi opcjami. Materiały takie jak stal nierdzewna czy żeliwo mogą być trwalsze, ale mogą również być droższe.
• Zrozum zasadę działania: Zanim zaczniesz korzystać z pieca, ważne jest, aby zrozumieć zasadę działania pieca rakietowego. Jest to klucz do optymalizacji jego wydajności i uzyskania maksymalnych korzyści.
• Rozważ dodatkowe funkcje: Niektóre piece rakietowe mają dodatkowe funkcje, takie jak płaszcz wodny czy wężownica, które mogą zwiększyć ich wydajność i funkcjonalność. Warto zastanowić się, czy takie dodatki będą dla Ciebie korzystne.
• Budżet: Ostatecznie, ale nie mniej ważne, ustal budżet. Piece rakietowe są dostępne w szerokim zakresie cenowym, od prostych, niedrogich modeli po zaawansowane systemy z wieloma funkcjami. Wybierając piec, który spełnia Twoje potrzeby i mieści się w Twoim budżecie, zyskasz satysfakcję z dokonanego zakupu. Pamiętaj, że piec rakietowy to inwestycja, która pozwoli Ci zaoszczędzić sporo pieniędzy w dłuższej perspektywie.

Zakup i instalacja pieca rakietowego w domu może być fascynującym doświadczeniem. Z odpowiednią wiedzą i przygotowaniem możesz cieszyć się wszystkimi zaletami, jakie oferuje ten innowacyjny system. A przede wszystkim, nie zapomnij cieszyć się przyjemnością płynącą z korzystania z pieca rakietowego, czy to podczas gotowania, czy relaksu przy cieple płomieni.

Do czego nadaje się piec rakietowy?

Krótko mówiąc, do gotowania na zewnątrz i do ogrzewania domu, w którym ktoś mieszka na stałe. Cała reszta to już kompromisy.

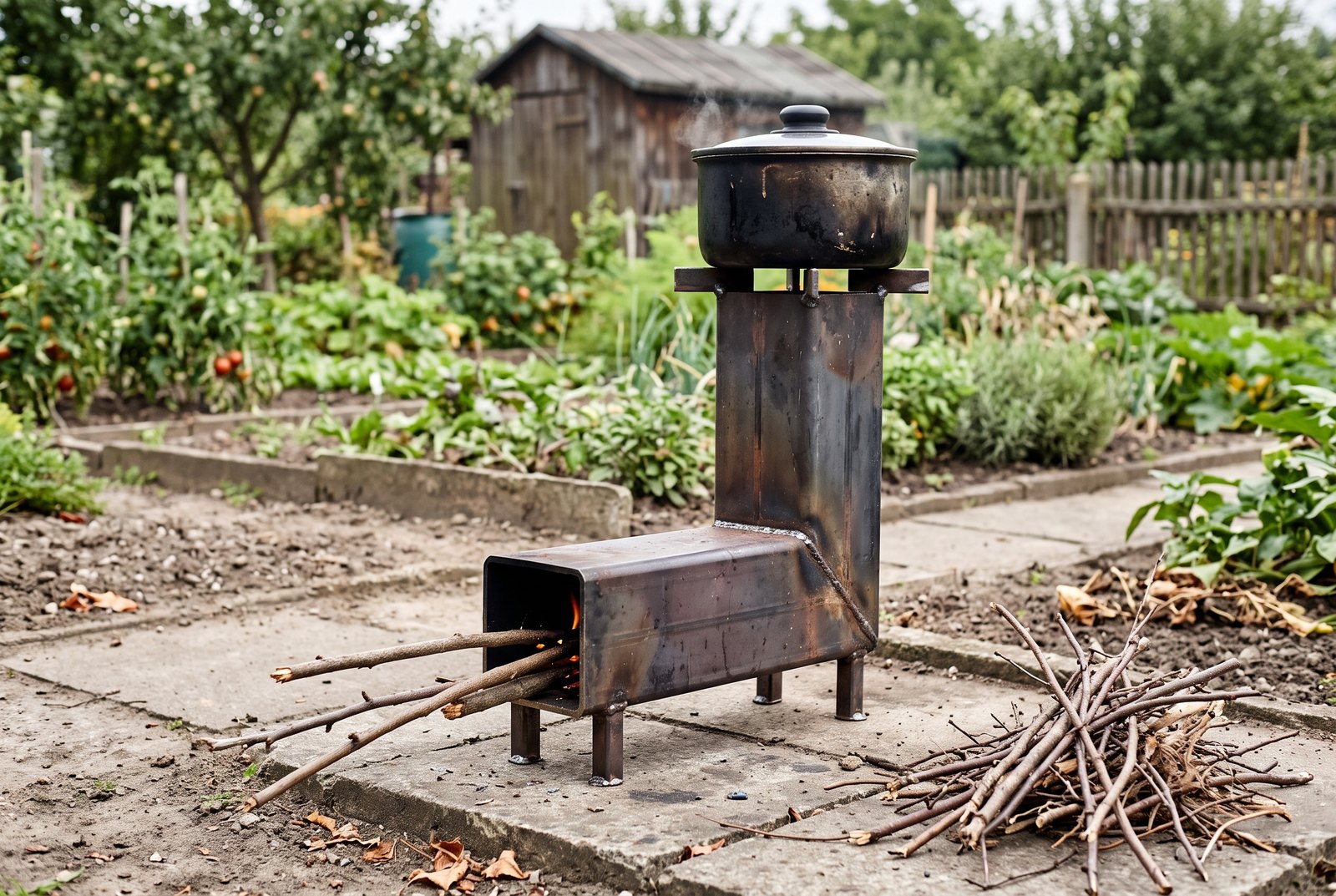

Kuchnia polowa. Do tego piec rakietowy wymyślono, bo Larry Winiarski projektował go dla kuchni w krajach, w których gotuje się na drewnie. Postawiony przed domem, na działce albo na biwaku z samochodem ugotuje obiad na garści patyków, także wtedy, gdy przez dłuższy czas nie ma prądu ani gazu. Jeśli ten scenariusz Cię interesuje, w innym artykule piszę więcej o tym, jak przeżyć blackout.

Ogrzewanie domu. To zadanie dla pieca akumulacyjnego (RMH), nie dla piecyka do gotowania. Ciężka ława magazynuje ciepło i oddaje je jeszcze przez wiele godzin, nawet do doby po wygaśnięciu ognia¹, więc najlepiej sprawdza się w domu, w którym ktoś mieszka i pali codziennie. Ianto Evans od końca lat 80. grzeje swój dom wyłącznie takim piecem (no i słońcem)⁵. W domku odwiedzanym tylko w weekendy wychłodzona masa nagrzewa się zbyt długo, żeby to miało sens. Ciepłą wodę da się z takiego pieca brać przez płaszcz wodny albo wężownicę, o których pisałem wyżej.

Garaż i warsztat. Tu bym się zastanowił. Jeśli bywasz w warsztacie od czasu do czasu, piec akumulacyjny nie zdąży się nagrzać, zanim skończysz pracę, i sami autorzy książki o RMH polecają do takich miejsc zwykły piec, który grzeje od razu. Gdy spędzasz tam całe dni, RMH ma sens, tak samo jak w domu, czyli ze spalinami wyprowadzonymi do komina. Piecyk turystyczny do garażu się nie nadaje, z powodu, który opisałem w poradach dla początkujących.

Szklarnia. Rury ze spalinami prowadzi się pod grządkami albo pod podłogą, a grządka magazynuje ciepło podobnie jak ława w domu. W szklarni jest wilgotno, więc przewody muszą znosić korozję (cegła, stal nierdzewna), a spaliny wyprowadza się na zewnątrz, nie do środka.

Budowa pieca rakietowego krok po kroku

Budowanie własnego pieca rakietowego może wydawać się na początku skomplikowane, ale z właściwym podejściem i odpowiednimi materiałami jest to zadanie, które można z powodzeniem wykonać samodzielnie. Istnieje bardzo wiele modeli pieców, które różnią się między sobą materiałami, z jakich zostały zbudowane, wielkością czy rozwiązaniami konstrukcyjnymi.

Poniżej przedstawię Ci skrócony plan budowy prostego pieca rakietowego „rocket stove”, czyli takiego, na którym możesz gotować. Będzie to model wykonany ze spawanych rur i profili, ale istnieją też modele murowane, które wymagają trochę innego zestawu materiałów i umiejętności.

Skorzystamy tutaj z tureckiego rysunku technicznego, do którego link podałem wcześniej.
Najważniejsze materiały to około 1 metr profili o wymiarach 100 x 100 x 3 mm i około 1,4 metra profili o wymiarach 20 x 20 x 2 mm⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie. Oprócz tego kilka kawałków blachy⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie na podstawę palnika, podstawę nóżek, oraz ewentualną klapkę na otwór wlotowy. Oczywiście niezbędne będą też odpowiednie narzędzia (i rozsądek przy ich używaniu: bierz stal czarną, nie ocynkowaną, bo cynk przy spawaniu i w ogniu wydziela opary, po których można dostać tzw. gorączki cynkowej; przy cięciu, szlifowaniu i spawaniu chroń oczy, drogi oddechowe i dłonie, najlepiej w skórzanych rękawicach spawalniczych⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie, a pierwsze rozpalenie zrób na zewnątrz).

Na tym filmie pan pokazuje, jak się do tego zabrać, choć przyznam szczerze, że dobór rozmiarów narzędzia tnącego jest dość kontrowersyjny:

How to make a rocket stove at home | DIY rocket stove

Jeśli z kolei interesuje nas wersja murowana pieca rakietowego, to będziemy potrzebowali cegieł szamotowych i zaprawy szamotowej⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie lub o wiele prostszego w użyciu silikonu szamotowego. Jest to bardzo prosty piecyk w kształcie litery L:

HOW to make a rocket stove - portable wood stove with bricks and cement

Tutaj z kolei mamy prosty piecyk rakietowy zbudowany ze starej butli gazowej (jeśli chcesz zrobić coś podobnego, pamiętaj, że nawet „pusta” butla może zawierać resztki gazu, które z powietrzem tworzą mieszaninę wybuchową, więc przed cięciem musi być całkowicie odgazowana):

How to make a super efficient 3 in 1 multi function fireplace

Na dowód tego, że piec rakietowy można wykonać niemal ze wszystkiego, przedstawiam film, na którym autor pokazuje, jak przy pomocy nożyc do blachy⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie i 3 puszek wykonać mały i funkcjonalny piec rakietowy do gotowania.

HOBO ROCKET STOVE [Simple DIY!]

Wersja murowana w skrócie

Piecyk z cegieł z filmu wyżej postawisz w kilku krokach, a liczby weźmiesz z części o wymiarach.

1. Postaw go na równym, niepalnym podłożu, na przykład na płycie betonowej albo na warstwie zwykłych cegieł.
2. Z cegieł szamotowych ułóż literę L albo J, czyli poziomy kanał na ogień i pionowy komin nad jego końcem. Kanał ma mieć na całej długości ten sam przekrój, a cegły łącz cienką warstwą zaprawy szamotowej.
3. Komin wyprowadź na wysokość 2-3 razy większą niż szerokość kanału.
4. Komin i poziomy kanał obłóż izolacją. Najprościej postawić wokół nich obudowę z blachy albo ze zwykłych cegieł i wsypać w szczelinę perlit albo wermikulit.
5. Na górze komina ustaw podpórki pod garnek tak, żeby spaliny miały pod dnem tyle miejsca co w kanale (dla kanału ok. 10 cm wychodzi ok. 2 cm szczeliny).

W piecu akumulacyjnym (RMH) kroki są podobne, tylko wszystko jest większe i dochodzą beczka oraz ława. Evans i Jackson radzą, żeby tunel spalania był krótszy niż połowa wysokości komina wewnętrznego, a pod tunelem leżało 5-7,5 cm lekkiej izolacji (perlit, wermikulit albo pumeks zarobione rzadką gliną). Cegłę leżącą tuż nad tunelem traktują jako część, którą kiedyś się wymieni¹.

Gdzie kupić piec rakietowy?

• Piec rakietowy można kupić w sklepach internetowych, na przykład na amazon.pl. Przykładem jest składany piecyk rakietowy Fox Outdoor⁠ Sklep Amazon, link partnerski, otworzy się w nowej karcie o wymiarach 21 x 14 x 14 cm. Waży jednak 950 g, więc do plecaka bym go nie brał, ale w bagażniku samochodu albo na działce te gramy nie mają znaczenia.
• Kolejną opcją jest próba znalezienia firmy produkującej piece lub chociażby tworzącej podobne produkty i zlecenie jej wykonanie pieca zgodnie z rysunkiem technicznym, który możesz znaleźć w tym artykule.
• Można też próbować szukać na platformach z ogłoszeniami, takich jak OLX, na których różni drobni rzemieślnicy oferują swoje produkty.
• Ostatnią opcją jest wykonanie pieca samodzielnie lub zakup gotowego pieca innego typu, na przykład zwykłej kozy, a następnie przerobienie go na piec rakietowy.

Alternatywne paliwa: Piec rakietowy na olej i pellet

Kiedy myślimy o tradycyjnych piecach rakietowych, często wyobrażamy sobie paliwo w postaci suchych gałęzi czy drewna. Jednak w piecu rakietowym paliwem może być nie tylko drewno, choć każde inne paliwo wymaga zmian w jego konstrukcji.

Olej jako paliwo w piecu rakietowym

Odpowiednio przebudowany piec rakietowy (podstawowy projektuje się na cienkie, suche drewno) może funkcjonować także na innych paliwach, w tym na różnych rodzajach oleju. Tutaj jednak mam pewne wątpliwości natury moralnej - nawet prawidłowo spalany i „czysty” olej, wytwarza sporo substancji szkodliwych. Jeśli ktoś paliłby tym paliwem, to prawdopodobnie trułby nie tylko siebie, ale także swoich sąsiadów, dlatego postanowiłem nie zamieszczać żadnych informacji na temat jego budowy. Oczywiście, jest możliwe stworzenie pieca, który spalałby olej w odpowiednio czysty sposób, ale wydaje mi się, że jego konstrukcja byłaby droga i skomplikowana.

Pellet - kompaktowe i efektywne paliwo

Pellet drewniany to małe, sprasowane granulki wykonane z odpadów drzewnych. Jego popularność jako paliwa do pieców rakietowych rośnie z kilku powodów:

• Wysoka wartość energetyczna: Pellet charakteryzuje się dość wysokim poziomem energii w stosunku do swojej objętości, co sprawia, że jest efektywnym paliwem. Dzięki temu w tej samej objętości daje więcej ciepła niż drewno kawałkowe.
• Jednolitość i stałe wymiary: Pellety mają stały kształt i wymiary, co ułatwia ich dozowanie w piecach. Dzięki temu palenisko może pracować z większą efektywnością, a użytkownik ma pełną kontrolę nad ilością używanego paliwa.
• Mniejsze ryzyko zanieczyszczenia: Pellet jest produkowany w procesie, który minimalizuje obecność niepożądanych zanieczyszczeń. Dzięki temu powoduje mniej osadów i zanieczyszczeń w systemie grzewczym, co przekłada się na niższe koszty konserwacji i czyszczenia.
• Przechowywanie i transport: Dzięki swojej zwartej formie i jednolitości, pellet jest łatwy do przechowywania. Zajmuje mniej miejsca niż drewno kawałkowe i łatwo go przewozić, ale wymaga suchego magazynu, bo pod wpływem wilgoci pęcznieje i się rozpada.

Podobnie jak w przypadku oleju, są pewne wyzwania związane z używaniem pelletu, takie jak konieczność posiadania zasobnika i odpowiednio dobranego palnika. Jednak korzyści z jego używania przeważają nad trudnościami.

A tutaj udało mi się znaleźć prawdziwą perełkę, film, w którym autor szczegółowo opisuje zasadę działania pieca rakietowego z płaszczem wodnym, a następnie przerabia stary piec górnego spalania na piec rakietowy zasilany pelletem.

Ogrzewanie odc.1: Budowa palnika na pellet i przeróbka zwykłego piecyka na piecyk rakietowy

Ponadto autor filmu udostępnił plik PDF ze szczegółowym planem budowy pieca rakietowego na pellet o średnicy 6 mm, wykonanego z kwadratowego profilu 50 x 50 mm.

W pliku, oprócz szczegółowego opisu i rysunków technicznych, jest też sporo przydatnych linków dla każdego, kto chciałby zagłębić się w temat.

Najczęstsze pytania o piec rakietowy

Czy piec rakietowy potrzebuje komina?

Piecyk do gotowania używany na dworze nie, bo ciąg robi mu krótki, gorący komin wewnętrzny. Piec w domu potrzebuje go zawsze. Gdy czytasz gdzieś, że piec rakietowy „nie potrzebuje komina”, chodzi o to, że do ciągu nie musi mieć wysokiego komina, bo zastępuje go gorący kanał w środku pieca⁵. Spaliny, a z nimi tlenek węgla, i tak trzeba wyprowadzić szczelnym przewodem na zewnątrz, a zespół Aprovecho, od którego zaczęła się historia pieca rakietowego, zaleca komin przy każdym piecu na drewno, także kuchennym³.

Czy piecem rakietowym można ogrzać dom?

Piecykiem do gotowania nie, ale piecem akumulacyjnym (RMH) tak, bo właśnie do tego służy. Najlepiej w domu, w którym ktoś mieszka i pali codziennie. Więcej piszę o tym w części Do czego nadaje się piec rakietowy?

Jaka jest sprawność pieca rakietowego?

Kuchenka rakietowa oddaje do garnka ok. 35% ciepła, a ognisko ok. 15%, i zużywa przy tym o blisko 60% mniej drewna⁴. Sprawności grzewczej dużego pieca akumulacyjnego nikt rzetelnie nie zmierzył, a „90%” z internetu to w najlepszym razie sprawność spalania, którą ma też zwykłe ognisko (wyjaśnienie wyżej).

Jaka jest temperatura w piecu rakietowym?

W kominie wewnętrznym od ok. 650 do ok. 980°C. Za stalową beczką pieca akumulacyjnego spaliny mają 260-370°C, a z domu, po przejściu przez ławę, wychodzą z temperaturą ok. 30-90°C⁵.

Czy piec rakietowy dymi?

Trochę przy rozpalaniu, bo zimny piec jeszcze nie dopala gazów. W badaniach czystszych pieców na drewno ok. 25% całego pyłu powstawało w pierwszych dwóch minutach pracy⁴. Rozgrzany piec palony suchym drewnem dymi już niewiele.

Ile kosztują materiały na piec rakietowy?

To zależy od wersji. Piecyk z trzech puszek kosztuje tyle co nożyce do blachy, a Ianto Evans swój domowy piec zbudował w jeden dzień z części z odzysku za mniej niż 50 dolarów⁵. Gotowe spawane piecyki polskiej produkcji kosztują ok. 450-600 zł⁶. Duży piec akumulacyjny z paleniskiem rakietowym murowany przez zduna to już przykładowo 5-10 tys. zł za same materiały, do tego robocizna⁷.

Podsumowanie i przyszłość technologii pieca rakietowego

Rynek ogrzewania od lat przechodzi ewolucję. Ostatnio to właśnie piec rakietowy stał się jednym z najbardziej fascynujących tematów wśród entuzjastów wydajnych i tanich rozwiązań grzewczych. Ta technologia, choć prosta w konstrukcji, przynosi wiele korzyści dla użytkowników, pozwalając zaoszczędzić sporo pieniędzy.

Jak na razie konstrukcje tego typu nie są szczególnie popularne wśród producentów pieców, przynajmniej w Polsce. Bardzo trudno znaleźć na przykład firmę, która produkuje piece rakietowe służące typowo do ogrzewania, to znaczy z płaszczem wodnym lub wężownicą. Wygląda więc na to, że aby zacząć taki piec użytkować u siebie, trzeba go zrobić samemu lub zlecić jego wykonanie firmie lub rzemieślnikowi. Na szczęście nie jest to zadanie arcytrudne, co, mam nadzieję, pokazałem w tym artykule.

Zachęcam do dalszego zgłębiania tematu oraz eksperymentowania z tą technologią. W artykule starałem się zawrzeć całą wiedzę na temat pieców rakietowych, jaką udało mi się zdobyć, i dołożyłem wszelkich starań, aby był maksymalnie rzetelny. Jeśli jednak zauważyłeś jakiś błąd albo czegoś według Ciebie brakuje, napisz mi o tym w komentarzu.

Źródło części informacji: artykuły Rocket mass heater i Rocket stove w anglojęzycznej Wikipedii (autorzy: współtwórcy Wikipedii), licencja CC BY-SA 4.0. Opis rodzajów pieców RMH przetłumaczyłem i przerobiłem, a te przerobione fragmenty udostępniam na tej samej licencji.

Źródła

1. Ianto Evans, Leslie Jackson, „Rocket Mass Heaters: Superefficient Woodstoves YOU Can Build”: books.google.com
2. Larry Winiarski (Aprovecho Research Center), „Rocket Stove Principles”: bioenergylists.org
3. Aprovecho Research Center, „Design Principles for Wood Burning Cook Stoves”: bioenergylists.org (PDF)
4. Global Alliance for Clean Cookstoves, „Handbook for Biomass Cookstove Research, Design, and Development” (2017): cleancooking.org (PDF)
5. Ianto Evans, Leslie Jackson, „Rocket Mass Heaters”, s. 12 i 14 (fragment udostępniony przez autorów): rocketstoves.com (PDF)
6. AJRO, piecyki rakietowe, ceny katalogowe (odczyt 2.10.2026): ajro.info.pl
7. Piece Artura, „Cennik usług zduńskich”: pieceartura.pl
